- Artikel-Nr.: MNT10068.1
Kompakter wägender Niederschlagsmesser für alle Niederschlagsarten
Achtung: Auf Grund der aktuellen Liefersituation bitte das Produkt per E-Mail oder über unser Kontaktformular anfragen!

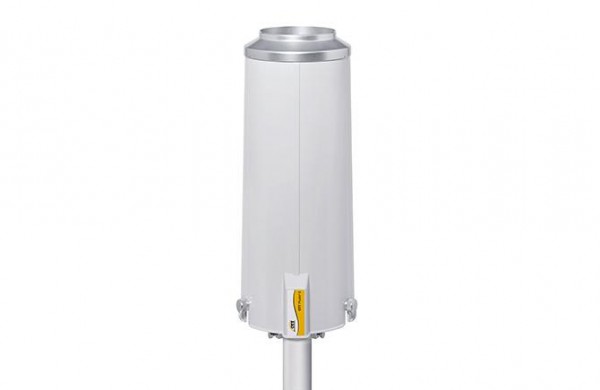

Der wägende Niederschlagsmesser OTT Pluvio² S misst die Intensität und den kumulativen Niederschlag in einem weiten Messbereich von 0 … 3000 mm/h. Als Weiterentwicklung des bewährten OTT Pluvio² bietet er Spitzentechnologie bei kompaktem Design und fasst mit einer Auffangfläche von 200 cm² bis zu 400 mm Niederschlag. Das nahezu wartungsfreie Gerät passt auf 2-Zoll-Standrohre, braucht wenig Platz und kann konventionelle Regenmesser oder Kippwaagen ohne baulichen Aufwand ersetzen.
Messparameter: Niederschlagsmenge, kumulativ, Niederschlagsintensität, Behälterinhalt (Echtzeit und Nicht-Echtzeit)
Messtechnologie: Wägeprinzip
Produkt Highlights: Kompakter Allwetter-Niederschlagsmesser, für 2"-Standrohre, hohe Messgenauigkeit, nahezu wartungsfrei, lebenslang kalibriert, entspricht Anforderungen der WMO-Richtlinie No. 8
Schnittstellen: SDI-12, RS-485, Impuls, Status
Technische Daten:
Erfassbarer Niederschlag | flüssig, fest und gemischt |
Auffangmenge/Behälterkapazität | 400 mm (ca. 8 l) |
Auffangfläche | 200 cm² |
Messprinzip | wägendes Messverfahren |
Sensorelement | hermetisch versiegelte Wägezelle |
Messbereiche | |
Niederschlag | 0 ... 50 mm/min oder 0 ... 3000 mm/h |
Ansprechschwelle Menge bei 60 min Sammelzeit | 0,03 mm |
Ansprechschwelle Intensität | 0,1 mm/h oder 6 mm/h |
Genauigkeit (bei -25°C +45°C) | |
Menge | ± 0,1 mm oder ±1% vom Messwert |
Intensität | ± 0,1 mm/min oder ± 6 mm/h oder ±1% vom Messwert |
Auflösung | |
SDI-12 und RS-485 | Menge: 0,001 mm Intensität: 0,001 mm/min oder 0,01 mm/h |
Impulsausgang | 0,05/ 0,1/0,2 mm (einstellbar) |
Messintervall | |
Menge | 6 sec ... 60 min |
Intensität | 1 min |
Ausgabeverzögerung | |
Echtzeit | < 1 min |
Nicht-Echtzeit (gefilterte Werte) | 5 min |
Ausgabe | |
Messwerte | Intensität EZ, Menge EZ/NEZ, Menge NEZ, Menge Total NEZ, Behälterinhalt EZ und NEZ, Temperatur Wägezelle |
Statuswerte | Status Pluvio² S, Status Heizung |
Einheiten | konfigurierbar in mm oder in (Inch, Zoll), mm/min oder mm/h, in/min oder in/h und °C oder °F |
Elektrische Daten | |
Serielle Schnittstellen | SDI-12 V1.3, RS-485 2- oder 4-Draht (SDI-12-Protokoll und Kommandozeilenmodus (ASCII)) |
Digitalausgänge (2/5 Hz) | Impuls 0,05/0,1/0,2 mm (einstellbar); Status 0 ... 120 Impulse/min |
USB 2.0 | Konfigurations-/Service-Mode und Firmware-Update |
Versorgungsspannung | 5,5 ... 28 VDC, typisch 12 VDC, verpolungssicher |
Stromaufnahme | typisch 9,2 mA bei 12 VDC |
Leistungsaufnahme (ohne Heizung) | < 110 mW |
Ringheizung, optional | |
Versorgungsspannung | 12 ... 28 VDC, typ. 12/24 VDC, verpolungssicher |
Heizleistung | 24 VDC / max. 50 Watt, Temperatur-Regelbereich 45 K (Windgeschwindigkeit 0 m/s); 12 VDC / max. 12,5 Watt, Temperatur-Regelbereich 12 K (Windgeschwindigkeit 0 m/s) |
Betriebsmodi Ringheizung (Heizungsregelung) | ausgeschaltet, permanent eingeschaltet, permanent eingeschaltet innerhalb eines einstellbaren Temperaturbereichs, US NWS-Standard (zeitgesteuert), bei Niederschlag (einstellbare Nachlaufzeit) |
Betriebsbereich Ringheizung | -40 °C ... + 60 °C (Umgebungstemperatur) |
Abmessungen und Gewicht | |
Pluvio² S | 288 mm x 651 mm (Ø x h) |
Standrohr | Ø 2" / 50 ... 60 mm |
Gewicht | ca. 7,8 kg (leerer Behälter) |
Material | |
Grundträger | Aluminium/Edelstahl |
Auffangbehälter/Behälterauflage/Rohrgehäuse | ASA/UV-stabilisiert |
Umgebungsbedingungen | |
Betriebstemperatur | -40 ... +60 °C |
Lagertemperatur | -40 ... +70 °C |
Relative Feuchte | 0 ... 100 % rF (nicht kondensierend) |
Schutz und Normen | |
Rohrgehäuse geschlossen | IP65 |
Rohrgehäuse geöffnet | IP63 |
Wägezelle | IP67 |
EMV | 2004/108/EG; EN 61326-1:2013 |
Salzbeständigkeit | EN 60068-2-11 |
